Filtros disponibles

Todos los filtros están disponibles para ambas cámaras CCD ya que las ruedas de filtros son idénticas. En las tablas se muestran las características de cada conjunto de filtros disponibles en el observatorio:
  • La longitud de onda central (λc) así como la anchura a mitad de altura (FWHM o Δλ) están en Angstroms y los valores que se muestran en ambas columnas han sido medidos en el laboratorio de óptica del IAA.
  • La mayoría son cuadrados y sus dimensiones (lado, lado, espesor) se dan en milímetros así como los filtros circulares (diámetro, espesor) para los que se dispone de adaptador.
  • Para cada filtro se proporciona la Transmitancia y Absorbancia en forma de gráfica y de datos.

Nota: Aquellos filtros que presentan diferentes zonas de transmitancia, éstas están bien especificadas en la gráfica como en los datos, siendo z1, z2, etc,... las diferentes zonas en las que está divida el filtro. Los valores de λc y Δλ que se muestran en la tabla corresponden a la zona de mayor tamaño o Z1 donde la transmitancia es mayor.

Petición de filtros: Contactar con los operadores del OSN antes de cada campaña indicándoles qué filtros se van a utilizar en ésta. La rueda de filtros tiene seis posiciones.



Johnson-Cousin

Número

Nombre

λc (Å)

Δλ (Å)

Tamaño (mm)

Transmitancia Absorbancia

J01

U

3634

560

(50, 50, 5)

Gráfica

Datos

Gráfica

Datos

J02

B

4359

939

(50, 50, 5)

Gráfica

Datos

Gráfica

Datos

J03

V

5389

956

(50, 50, 5)

Gráfica

Datos

Gráfica

Datos

J04

R

6294

1289

(50, 50, 5)

Gráfica

Datos

Gráfica

Datos

J05

I

8782

3118

(50, 50, 5)

Gráfica

Datos

Gráfica

Datos

J06

U

3641

535

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

J07

B

4318

1102

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

J08

V

5404

911

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

J09

R

6396

1513

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

J10

I

8839

3103

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

J11

I

8812

3073

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

J12

I

8809

3065

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

J13

R

6390

1519

(42, 7)

Gráfica

Datos

Gráfica

Datos

J14

I

8818

3110

(42,7)

Gráfica

Datos

Gráfica

Datos

Strömgren

Número

Nombre

λc (Å)

Δλ (Å)

Tamaño (mm)

Transmisión Absorbancia

S01

u

3493

307

(50, 50, 5)

Gráfica

Datos

Gráfica

Datos

S02

v

4115

215 (50, 50, 5)

Gráfica

Datos

Gráfica

Datos

S03

b

4676

188

(50, 50, 5)

Gráfica

Datos

Gráfica

Datos

S04

y

5505

219

(50, 50, 5)

Gráfica

Datos

Gráfica

Datos

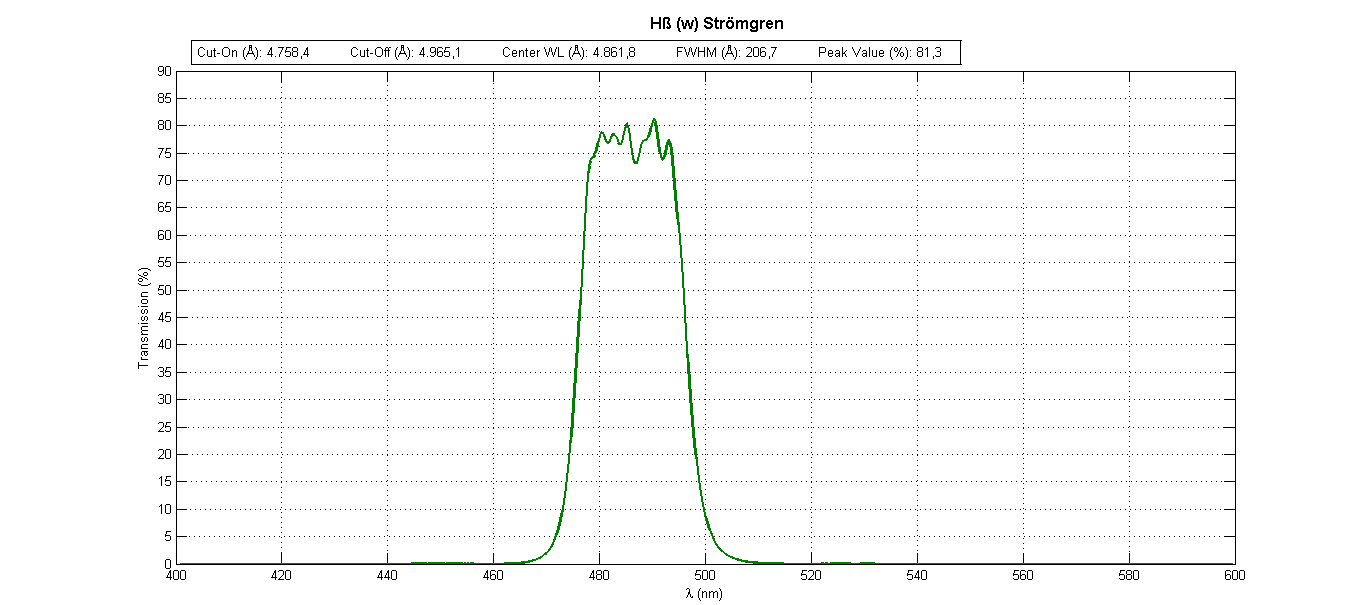

S05

Hβ(w)

4862

207

(50, 50, 5)

Gráfica

Datos

Gráfica

Datos

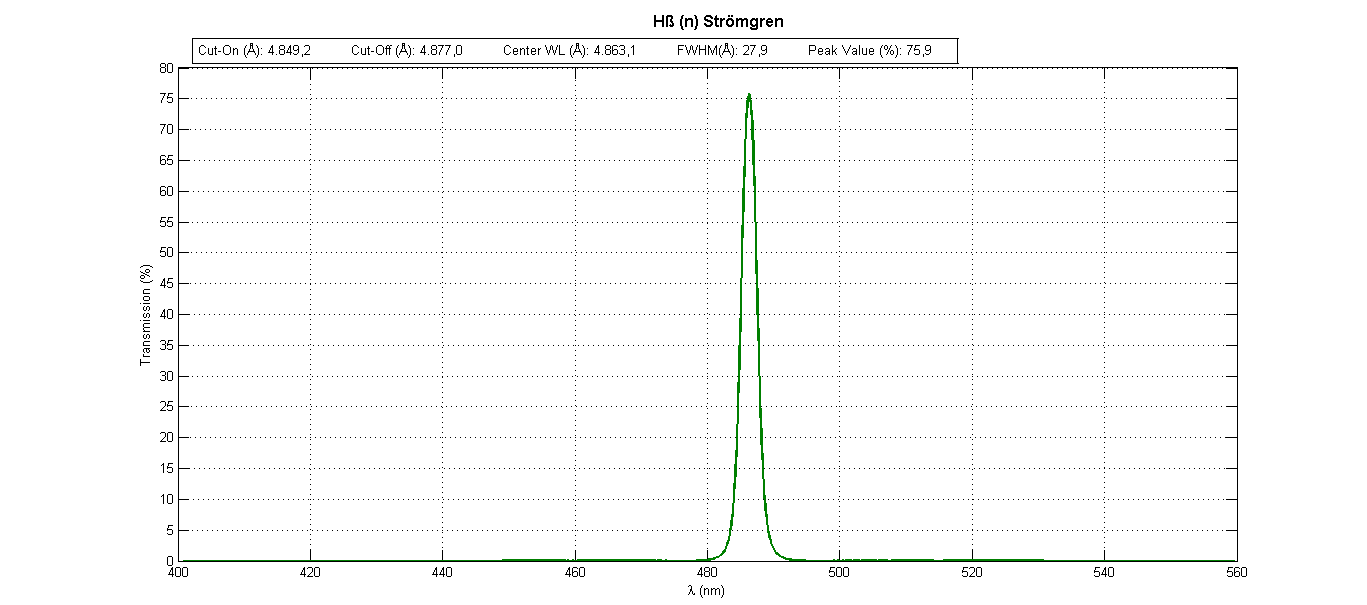

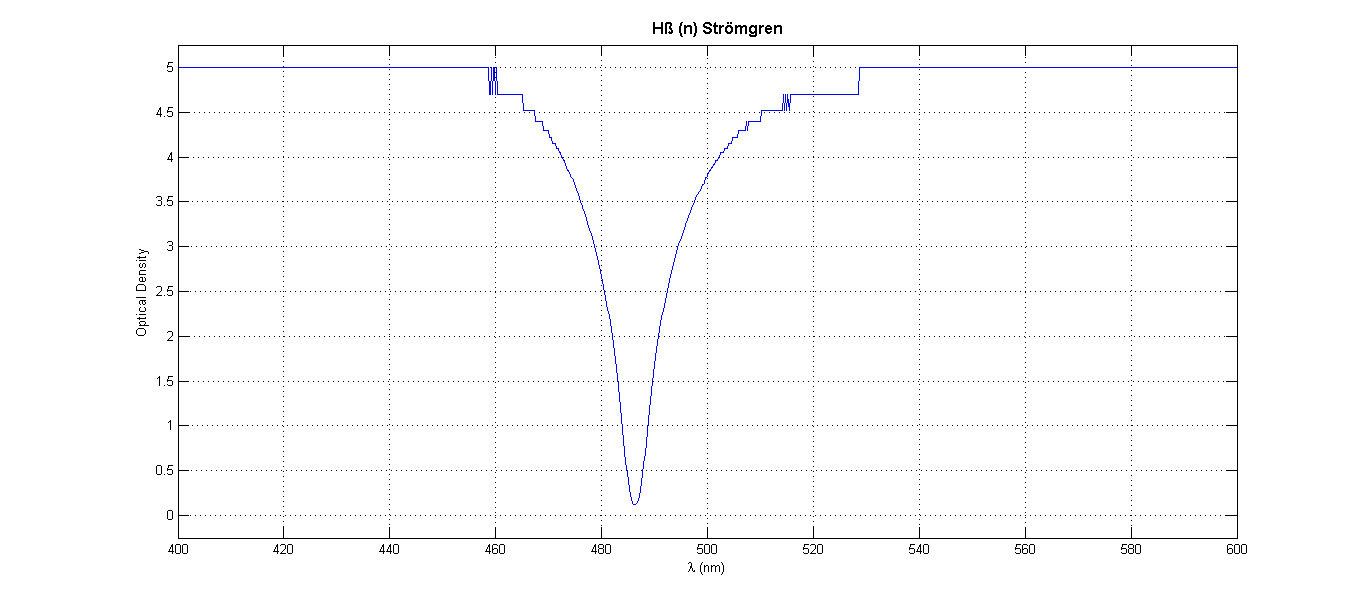

S06

Hβ(n)

4863

28

(50, 50, 5)

Gráfica

Datos

Gráfica

Datos

S07

u

3421

294

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

S08

v

4130

198

(50, 50, 7)

Gráfico

Datos: Z1, Z2, Z3

Gráfica

Datos

S09

b

4728

192

(50, 50, 7)

Gráfico

Datos: Z1, Z2

Gráfica

Datos

S10

y

5508

217

(50, 50, 7)

Gráfico

Datos: Z1, Z2

Gráfica

Datos

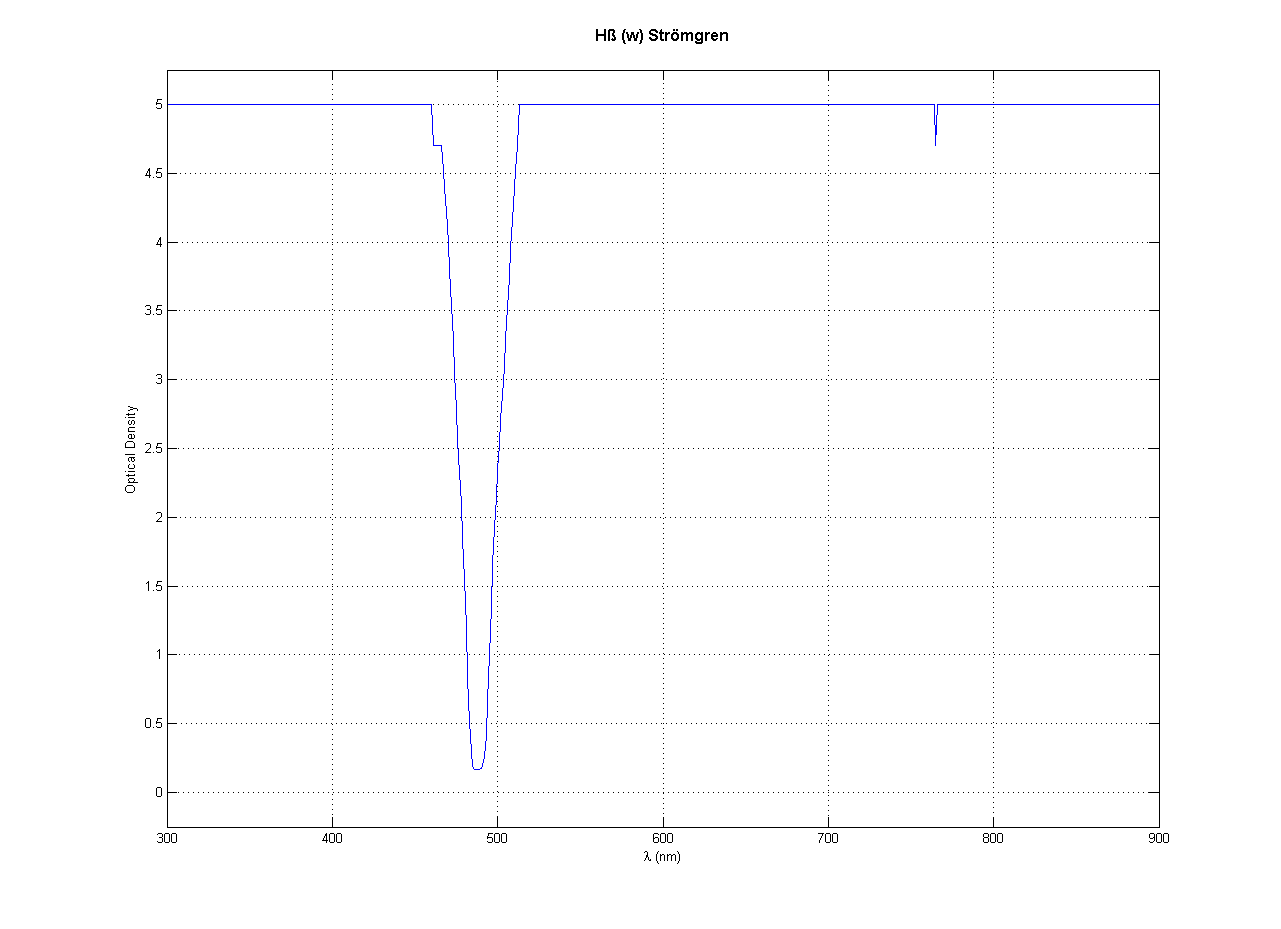

S11

Hβ(w)

4886

99

(50, 50, 7)

Gráfico

Datos: Z1, Z2, Z3

Gráfica

Datos

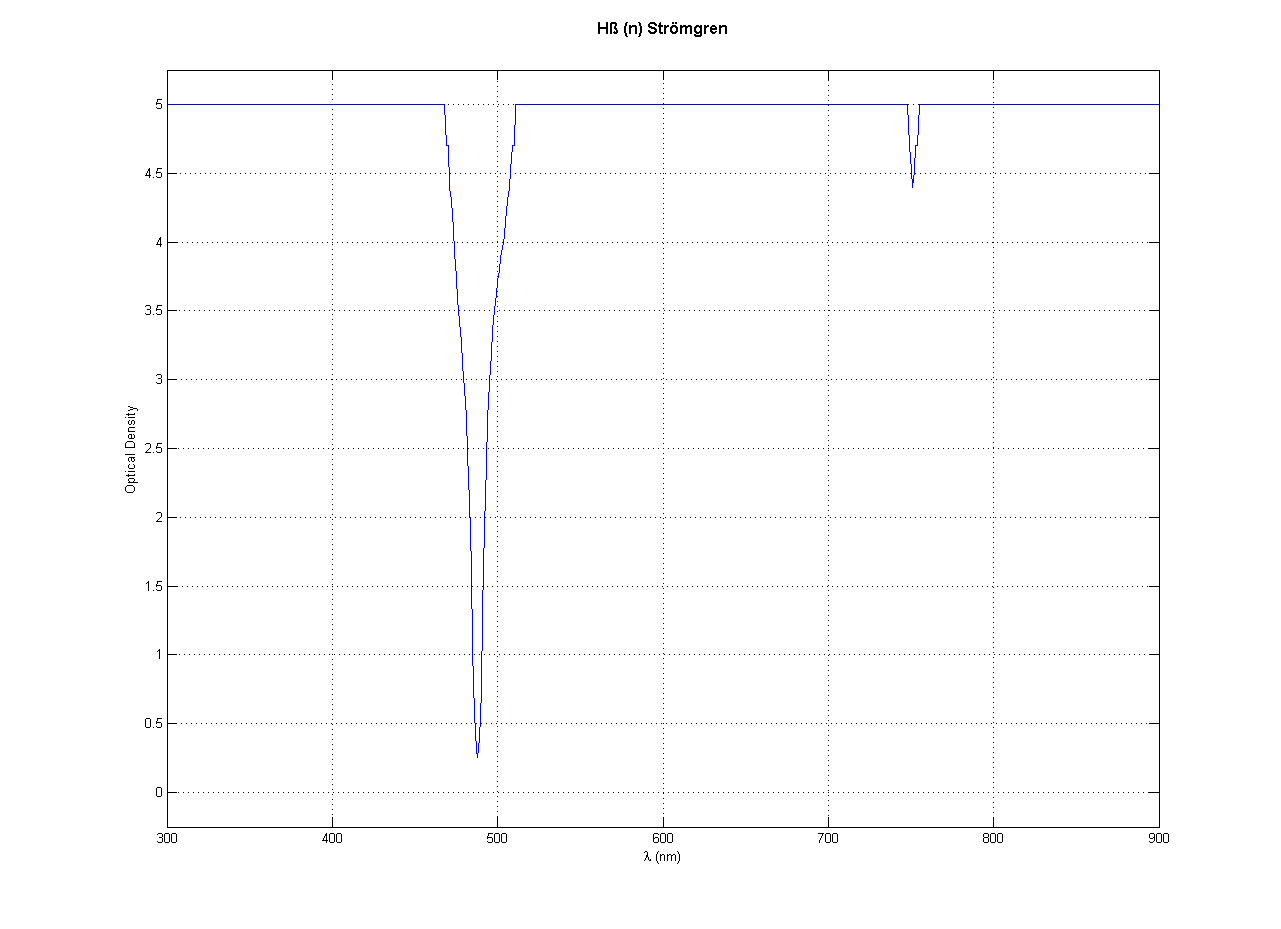

S12

Hβ(n)

4880

29

(50, 50, 7)

Gráfico

Datos: Z1, Z2

Gráfica

Datos

Gunn

Número

Nombre

λc (Å)

Δλ (Å)

Tamaño (mm)

Transmisión Absorbancia

G01

v

4014

388

(50.8, 50.8, 6.7)

Gráfica

Datos

Gráfica

Datos

G02

g

4921

684

(50.8, 50.8, 6.4)

Gráfica

Datos

Gráfica

Datos

G03

r

6516

884

(50.8, 50.8, 6.7)

Gráfica

Datos

Gráfica

Datos

Moleculares

Número

Nombre

λc (Å)

Δλ (Å)

Tamaño (mm)

Transmitancia Absorbancia

M01

3700/150

3704

142

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

M02

4500/150

4522

140

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

M03

5430/100

5438

92

(50, 50, 7)

Gráfico

Datos: Z1 Z2 Z3, Z4

Gráfica

Datos

M04

6184/20

6180

22

(50, 50, 7)

Gráfico

Datos: Z1, Z2, Z3

Gráfica

Datos

M05

7270/20

7268

19

(50, 50, 7)

Gráfico

Datos: Z1, Z2

Gráfica

Datos

M06

7500/50

7494

45

(50, 50, 7)

Gráfico

Datos:  Z1 Z2

Gráfica

Datos

M07

8920/50

8913

60

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

M08

9480/50

9509

75

(50, 50, 7)

Gráfico

Datos: Z1 Z2

Gráfica

Datos

Hα Redshifts

Número

Nombre

λc (Å)

Δλ (Å)

Tamaño (mm)

Transmitancia Absorbancia

H01

Hα(n) 6563

6565

13

(50, 50, 5)

Gráfica

Datos

Gráfica

Datos

H02

Hα(w) 6563

6570

52

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

H03

Hα 6607

6615

44

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

H04

Hα 6652

6661

55

(50, 50, 7)

Gráfico

Datos

Gráfica

Datos

H05

Hα 6700

6704

44

(50, 50, 7)

Gráfico

Datos: Z1 Z2

Gráfica

Datos

H06

Hα 6742

6742

44

(50, 50, 7)

Gráfico

Datos: Z1 Z2

Gráfica

Datos

H07

Hα 6789

6797

51

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

H08

Hα 6835

6841

58

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

H09

Hα 6877

6885

72

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

H10

Hα 6925

6931

47

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

H11

Hα 6970

6975

54

(50, 50, 7)

Gráfico

Datos: Z1 Z2

Gráfica

Datos

Líneas de emisión

Número

Nombre

λc (Å)

Δλ (Å)

Tamaño (mm)

Transmitancia Absorbancia

E01

O II

3727

46

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

E02

Ne II

3868

50

(50, 50, 7)

Gráfica

Datos

Gráfica

Datos

E03

Ca II

3931

71

(50, 50, 5)

Gráfico

Datos: Z1 Z2

Gráfica

Datos

E04

4103

55

(50, 50, 7)

Gráfico

Datos: Z1, Z2, Z3

Gráfica

Datos

E05

4348

29

(50, 50, 7)

Gráfico

Datos: Z1, Z2, Z3

Gráfica

Datos

E06

He I

4479

51

(50, 50, 7)

Gráfico

Datos: Z1, Z2, Z3

Gráfica

Datos

E07

He II

4695

53

(50, 50, 7)

Gráfico

Datos: Z1, Z2, Z3

Gráfica

Datos

E08

4874

42

(50, 50, 7)

Gráfico

Datos: Z1, Z2, Z3

Gráfica

Datos

E09

O III

4992

153

(50, 50, 5)

Gráfica

Datos

Gráfica

Datos

E10

O III

5015

50

(50, 50, 7)

Gráfico

Datos: Z1 Z2

Gráfica

Datos

E11

O III

5087

45

(50, 50, 7)

Gráfico

Datos: Z1, Z2, Z3

Gráfica

Datos

E12

O III

5115

55

(50, 50, 7)

Gráfico

Datos: Z1 Z2

Gráfica

Datos

E13

 O III

5165

47

(50, 50, 7)

Gráfico

Datos: Z1 Z2

Gráfica

Datos

E14

He I

5881

56

(50, 50, 7)

Gráfico

Datos: Z1, Z2, Z3

Gráfica

Datos

E15

O I

6311

60 (50, 50, 7) Gráfica Datos Gráfica Datos

E16

N II 6583 13 (50, 50, 5) Gráfica Datos Gráfica Datos

E17

S II 6713 10 (50, 50, 6.2) Gráfica Datos Gráfica Datos

E18

S II 6729 49 (50, 50, 7) Gráfica Datos Gráfica Datos

E19

S II 6730 10 (50, 50, 5.9) Gráfico Datos: Z1 Z2 Gráfica Datos

Cometarios

Con los filtros cometarios de diámetro 25 mm, el máximo FoV de la CCDT150 es de 5,73 minutos de arco.



Número

Nombre

λc (Å)

Δλ(Å)

Tamaño (mm)

Transmitancia Absorbancia

C01

CN

3859

53

(50, 9.15)

Gráfica

Datos

Gráfica

Datos

C02

C3

4056

73

(50, 9.15)

Gráfico

Datos: Z1 Z2

Gráfica

Datos

C03

Continuo 4430

4429

37

(50, 9.15)

Gráfica

Datos

Gráfica

Datos

C04

C2

5116

122

(50, 9.15)

Gráfica

Datos

Gráfica

Datos

C05

NH2

6623

35

(50, 9.15)

Gráfica

Datos

Gráfica

Datos

C06

Continuo 6840

6841

84

(50, 9.15)

Gráfica

Datos

Gráfica

Datos

C07

CO+

4315

73

(25, 6.5)

Gráfica

Datos

Gráfica

Datos

C08

C2

5162

88

(25, 6.5)

Gráfica

Datos

Gráfica

Datos

C09

Continuo 6840

6847

91

(25, 6.5)

Gráfica

Datos

Gráfica

Datos

C10

H2O+

7043

161

(25, 6.5)

Gráfica

Datos

Gráfica

Datos
